簡介 ? ? 顎式破碎機簡稱顎破,因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少。因此,直到現在仍然廣泛地應用在冶金
簡介
? ? 顎式破碎機簡稱顎破,因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少。因此,直到現在仍然廣泛地應用在冶金、化工、建材、電力、交通等工業部門,用于抗壓強,度在147-245MPa的各種礦石和巖石的粗、中、細碎。
適用范圍

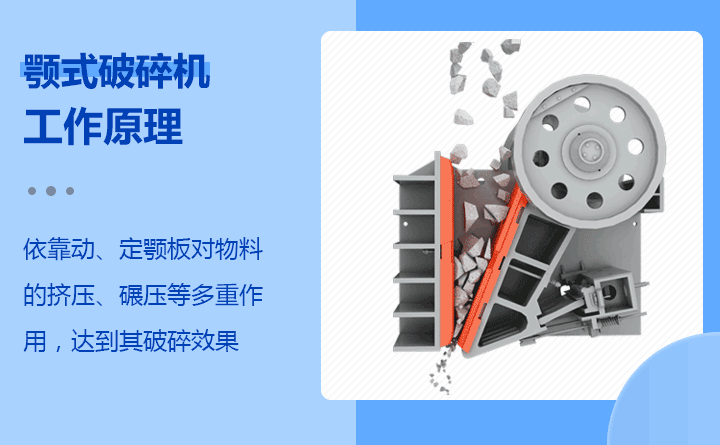

工作原理
? ? 顎式破碎機工作方式為曲動擠壓型,工作原理是:電動機驅動皮帶和皮帶輪通過偏心軸使動票上下運動,當動顎上升時,肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與次同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿、彈簧的作用下離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動頻作周期運動壓碎和排泄物料,實現批量生產。
性能特點
1、制造工藝新型。
顎破是結合國內外技術及廠家多年生產制造經驗,選用優良制作材料打造而成;且采用有限元分析技術,設備具有更高的工作強度,有助于生產效率的提升。
2、軸承長久耐用。
顎式破碎機軸承座采用整體式鑄鋼結構,能夠保證與破碎機架完全匹配,同時也大大增強了軸承座的徑向強度,較其他同規格破碎機,其偏心軸軸承更大更耐用,更高的承載能力和密封軸承使壽命大大延長。
3、動顎質量可靠。
鄂式破碎機擁有更的動顎總成,使其更經久耐用,動顎總成采用高質量的鑄鋼件構成,并通過兩個大型鑄鋼飛輪傳動,此外重型偏心軸亦采用鍛坯進行加工,這一切均使得顎式破碎機具有超凡的可靠性。
4、排料調整方便。
鄂式破碎機的破碎腔采用對稱"V"形結構,使實際進料口寬度與名義進料口寬度相一致,更利于快捷方便的調整排料口,其中設備還裝有楔塊排料口調整裝置,該裝置比老式的墊片調整更簡單、安全和快捷。
技術參數
規格型號 |
技 術 性 能 |
電機功率 (kw) |
外型尺寸 (長×寬×高) (mm) |
重量 (kg) |
|||
大進料 (mm) |
調整范圍 (mm) |
生產能力 (m3/h) |
主軸轉速 (r/min) |
||||
PEF150×250 |
125 |
10-40 |
1-3 |
285 |
7.5 |
922×745×933 |
700 |
PEF200×300 |
165 |
20-70 |
2-8 |
265 |
11 |
1056×1100×1120 |
800 |
PEF250×400 |
210 |
20-80 |
5-20 |
310 |
18.5 |
1108×1142×1392 |
3000 |
PEF400×600 |
340 |
40-90 |
10-40 |
275 |
30 |
1700×1732×1392 |
7200 |
PEF350×750 |
290 |
30-55 |
20-50 |
300 |
37 |
1900×1806×1808 |
8900 |
PEF500×750 |
425 |
50-100 |
34-68 |
275 |
55 |
2050×1860×2145 |
11320 |
PEF600×900 |
480 |
75-200 |
40-120 |
255 |
75 |
2792×2168×2250 |
17600 |
PEF750×1060 |
630 |
80-200 |
80-160 |
250 |
90 |
4180×2560×3070 |
30530 |
PEF900×1200 |
750 |
100-200 |
110-200 |
250 |
110 |
5200×2900×3500 |
50000 |
PEF1200×1500 |
1020 |
150-300 |
220-400 |
180 |
160 |
4200×3300×3500 |
106000 |
PEX150×750 |
125 |
10-40 |
5-15 |
300 |
15 |
1220×1480×1180 |
3600 |
PEX250×1000 |
210 |
15-55 |
10-32 |
300 |
37 |
1580×1992×1380 |
7350 |
PEX250×1200 |
210 |
15-60 |
12-38 |
300 |
37 |
1530×2192×1380 |
8700 |
PEX300×1300 |
250 |
20-90 |
16-65 |
300 |
55 |
1930×2400×1747 |
11600 |
